Página 29 de 50 • DAU 12/076 • Edición C
D1 = Distancia entre armadura homogénea según cálculo.
Armadura de refuerzo en esquina de L ≥ 750 mm por lado y
alternándose con armadura homogénea.
Hilada superior con anclaje GEOANC
®
e hilada inferior con armadura
de refuerzo en esquina de L ≥ 750 mm por lado y alternándose con
armadura homogénea.

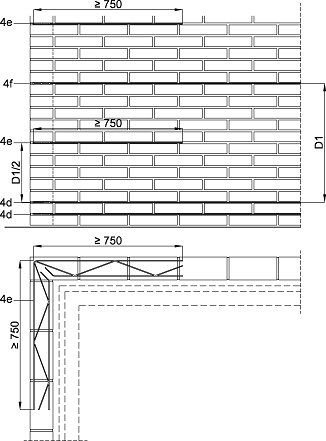

Figura 5.11:
Solución de esquina sin pilar.

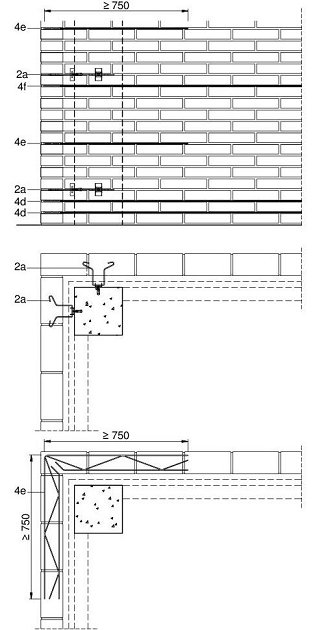

Figura 5.13:
Solución de esquina con pilar.

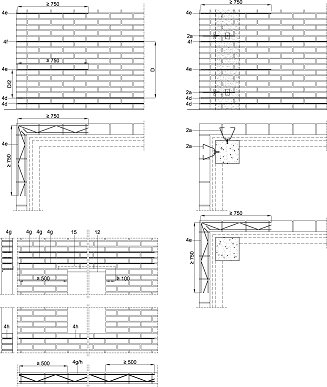

Figura 5.12:
Solución de huecos.

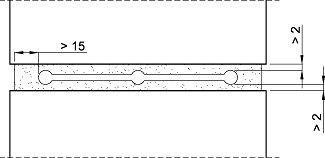

Figura 5.14:
Recubrimiento mínimo de armaduras.
